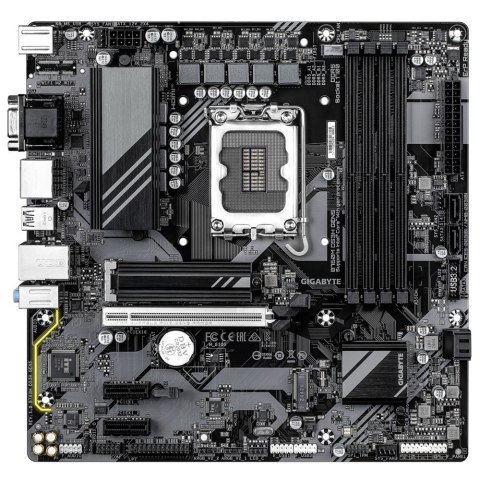

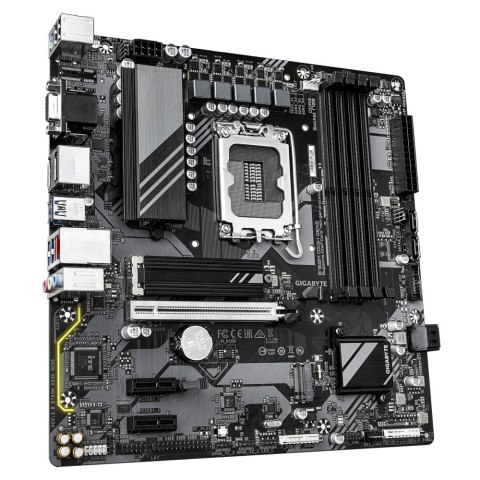

Płyta główna B760M DS3H s1700 GEN5 4DDR5 HDMI/DP/DSUB mATX

B760M DS3H GEN5

• Wydajność PCIe Gen5: Doskonała synchronizacja, by wygrywać
• Obsługuje procesory Intel Core 14. / 13. / 12. generacji
• EZ-Latch: Złącze PCIe 5.0 x16 z szybkim systemem zwalniania
• PCIe UD Slot: Zbrojone złącze PCIe 5.0 (SMD) zapewniające lepsze wsparcie dla kart graficznych
• Niezrównana wydajność: Hybrydowy układ zasilania 6+2+1 faz
• Dwukanałowy DDR5: 4 gniazda DIMM z obsługą pamięci XMP
• Szybkie sieci: LAN 2.5GbE
• Pamięć nowej generacji: 2 złącza PCIe 4.0 x4 M.2
• Rozszerzona łączność: Tylne porty USB-C 10 Gb/s, DP, HDMI, D-Sub
• Smart Fan 6: Wiele czujników temperatury, hybrydowe złącza wentylatorów z funkcją FAN STOP
• Q-Flash Plus: Aktualizacja BIOS-u bez instalacji CPU, pamięci i karty graficznej

Ekspres do wydajności PCIe5
Nowe płyty główne GIGABYTE B760 oferują najwydajniejsze rozwiązanie, by cieszyć się pełnią możliwości PCIe Gen5 na obecnej platformie. PCIe 5.0 podwaja szybkość transmisji danych w porównaniu do PCIe 4.0 z 16 GT/s do 32 GT/s na linię. To znaczne zwiększenie przepustowości szczególnie korzystne jest dla wydajnych kart graficznych, urządzeń pamięci masowej i akceleratorów AI wymagających szybkiego przesyłania danych.

Trwała wydajność
Płyty główne GIGABYTE Ultra Durable, zbudowane z najlepszych komponentów, zapewniają najwyższą wydajność i trwałość.

Złącze zasilania UD
Innowacyjna konstrukcja złącza UD Power Connector poprawia przewodnictwo i odprowadzanie ciepła.

Lite pinów
Zapewnia doskonałe przewodzenie i transmisję sygnału oraz zmniejsza zużycie metalu przy wielokrotnym podłączaniu.

Chłodzenie VRM
Wytrzymałe radiatory sekcji zasilania (VRM) utrzymują system w chłodzie i sprawności.

Smart Fan 6
Chłodzenie. Cisza. Personalizacja.

Hybrydowa konstrukcja VRM
Najlepszy projekt VRM z najwyższej jakości komponentami. Zapewnia lepszą wydajność systemu i maksymalną skalowalność sprzętową.

Odblokuj wydajność DDR5
GIGABYTE oferuje sprawdzoną i przetestowaną platformę z ekstremalnym przyspieszeniem pamięci RAM.

Łączność przyszłości
Najwyższy poziom łączności z oszałamiającymi prędkościami transferu danych dzięki sieci i pamięci nowej generacji.

2.5G LAN
Konstrukcja zapewniająca błyskawiczne prędkości przesyłu danych oraz stabilność transmisji, nawet podczas pracy w chmurze lub przy usługach obliczeniowych zewnętrznych.

Połączenia przyszłości - USB 3.2 Gen 2 Type-C
USB 3.2 Gen 2 oferuje porty o prędkości do 10 Gb/s. Dzięki dwukrotnie większej przepustowości względem poprzedniej generacji i kompatybilności wstecznej z USB 2.0 oraz USB 3.2 Gen1, ulepszony protokół USB 3.2 Gen 2 jest dostępny zarówno w nowym, odwracalnym złączu USB Type-C, jak i tradycyjnym USB Type-A - dla większej zgodności z szeroką gamą urządzeń.

Dźwięk Hi-Fi

• Wysokiej klasy kondensatory audio
• Ekranowanie ścieżek dźwiękowych (Audio Noise Guard)

Przyjazna i prosta obsługa
Innowacyjna i intuicyjna konstrukcja sprzętowa, oprogramowanie i interfejs BIOS, pozwalające stworzyć swój własny styl.

Projekty EZ-Latch
Przyjazne dla użytkownika rozwiązania upraszczające montaż.

UC BIOS

• Przeprojektowany interfejs UI i UX Intuicyjny interfejs użytkownika z estetycznym wyglądem.
• Szybki dostęp 9 konfigurowalnych skrótów w trybie Easy Mode.
• PerfDrive Ekskluzywne ustawienia BIOS optymalizujące wydajność w zależności od konfiguracji chłodzenia.

PCIe EZ-Latch
Łatwe odblokowanie zatrzasku złącza PCIe przy demontażu karty graficznej.

Q-FLASH PLUS
Łatwa aktualizacja BIOS-u bez konieczności instalacji CPU, pamięci RAM czy GPU.

GIGABYTE Control Center
Zunifikowana platforma programowa obejmująca wiele produktów GIGABYTE.

Informacje o produkcie
Model	B760M DS3H GEN5
Gniazdo procesora	LGA1700
Rodzina procesora	Intel Core i9 Intel Celeron Intel Pentium Gold Intel Core i3 Intel Core i5 Intel Core i7
Zintegrowany procesor	Nie
Producent chipsetu	Intel
Chipset	Intel B760
Rodzaj pamięci	DDR5
Liczba gniazd DDR5	4
Częstotliwość szyny pamięci	5600 MHz 5200 MHz 4800 MHz 4400 MHz
Maks. wielkość pamięci	256 GB
Gniazda rozszerzeń	1 x PCIe 5.0 x16 2 x PCIe 3.0 x 1
Maksymalna ilość urządzeń SATA	4
RAID	Tak
Szczegółowe dane o interfejsach dysków/napędów	Procesor: 1 x Złącze M.2 (gniazdo 3, klucz M, typ 2280, obsługa SSD PCIe 4.0 x4/x2) (M2A_CPU)   Chipset: 1 x Złącze M.2 (gniazdo 3, klucz M, typ 2280, obsługa SSD PCIe 4.0 x4/x2) (M2P_SB) 4 x Złącza SATA 6 Gb/s
Grafika	Zintegrowany procesor graficzny - obsługa Intel HD Graphics 1 x Port D-Sub, obsługujący maksymalną rozdzielczość 1920x1200@60 Hz 1 x Port HDMI, obsługujący maksymalną rozdzielczość 4096x2160@60 Hz * Obsługa wersji HDMI 2.1 oraz HDCP 2.3. ** Obsługa natywnych portów HDMI 2.1 kompatybilnych z TMDS. 1 x Port DisplayPort, obsługujący maksymalną rozdzielczość 4096x2304@60 Hz * Obsługa wersji DisplayPort 1.2 oraz HDCP 2.3. 1 x Port DisplayPort, obsługujący maksymalną rozdzielczość 4096x2304@60 Hz * Obsługa wersji DisplayPort 1.2.
Karta dźwiękowa	Realtek audio codec Obsługa High Definition Audio Ilość kanałów audio 2/4/5.1/7.1 Wsparcie dla S/PDIF Out
Interfejs sieciowy	1 x 10/100/1000/2500 Mbit/s Realtek 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
Porty USB na tylnym panelu	6
Porty USB do wyprowadzenia z płyty	6
Liczba portów USB 3.0/USB 3.1 gen 1/USB 3.2 gen 1	5
Liczba portów USB 3.1/USB 3.1 gen 2/USB 3.2 gen 2	1
FireWire (IEEE 1394)	Nie
Port / Złącze COM	Tak
Port / Złącze LPT	Tak

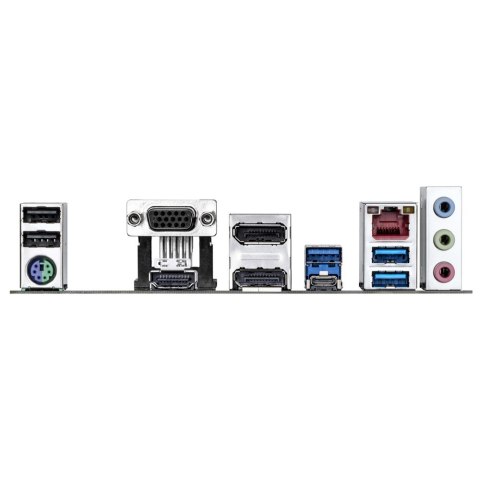

Złącza zewnętrzne	2 x USB 2.0 3 x USB 3.2 Gen 1 Type-A 2 x DisplayPort 1 x HDMI 1 x Line In (błękitny) 1 x Line Out (zielony / headphones) 1 x MIC (różowy / microphone) 1 x RJ-45 1 x PS/2 Klawiatura/Mysz Combo 1 x D-Sub 1 x USB 3.2 Gen 2 Type-C
Złącza dostępne na płycie	4 x SATA III 6Gb/s 1 x Zworka reset 2 x Adresowalna dioda LED 1 x Przycisk Q-Flash Plus 1 x Taśma LED RGB 1 x 4pin wentylator procesora 3 x 4pin wentylator obudowy 1 x 8pin 12V zasilanie 1 x Przedni panel audio 1 x Wyjście S/PDIF 1 x Zworka Clear CMOS 2 x USB 3.2 Gen 1 Type-A 1 x Port szeregowy (COM) 1 x Port równoległy (LPT) 1 x TPM 1 x System panel (front) 1 x 24pin ATX zasilanie 2 x M.2 4 x USB 2.0/1.1
Funkcje specjalne	Obsługa GIGABYTE Control Center (GCC) Obsługa Q-Flash Obsługa Q-Flash Plus Obsługa Smart Backup
Bios	1 x 128 Mbit flash Używanie licencjonowanego BIOS-u AMI UEFI PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Format płyty	micro ATX
Wymiary	24.4 x 17.4 cm
Obsługiwane systemy operacyjne	Windows 10 Windows 11
Oprogramowanie	Norton Internet Security (wersja OEM)
